Fasce elastiche del pistone usurate:identificazione del soffiaggio e guida alla sostituzione passo dopo passo

Fasce elastiche sul pistone

Quali sono i primi segni di fasce elastiche usurate?

L'indicatore più comune dell'usura interna del motore è il trafilamento del motore .

Ciò si verifica quando la tenuta tra il pistone e la parete del cilindro cede. Se noti sbuffi di fumo blu, il tuo motore sta bruciando olio e probabilmente i colpevoli sono le fasce elastiche.

Quando il motore si riscalda, fasce elastiche usurate espandersi e iniziare a sigillare contro le pareti del cilindro. Ciò riduce la quantità di olio che soffia oltre gli anelli; tuttavia, con l'avanzare dell'usura, il fumo blu diventerà costante.

Sintomi di fasce elastiche usurate:cosa cercare

Quando le fasce elastiche si usurano, perdono la loro capacità di sigillare la camera di combustione. Il Blow-by provoca l'ingresso dell'olio nella camera di combustione. Nel frattempo i gas di scarico fuoriescono nel basamento.

Tabella di diagnosi rapida

Sintomi Che cosa significa Priorità Fumo blu L'olio brucia nella camera di combustione.Alto L'olio ha l'odore di gas L'esplosione sta contaminando la tua fornitura di petrolio.Critico Bassa compressione La pressione sta uscendo dagli anelli.Alta Tappi sporchi Il petrolio sta "fuoriuscendo" nella zona della scintilla.Media

Fumo di scarico blu

Il classico fumo blu spesso scompare quando il motore si riscalda, ma il fumo persistente indica una grave usura degli anelli.

• Fumo con avviamento a freddo: Potresti notare del fumo blu solo quando avvii il motore per la prima volta. Ciò accade perché i pistoni e gli anelli non si sono ancora espansi per sigillare le pareti del cilindro.
• Fumo costante: Man mano che l'usura peggiora, gli spazi diventano troppo grandi perché l'espansione termica possa essere risolta. Se vedi del fumo blu mentre sei al minimo o in accelerazione, è probabile che gli anelli abbiano superato il punto di non ritorno. Quindi hai indossato le fasce elastiche.

Oltre a fumare, potresti notare che rabbocca costantemente l'olio tra i cambiamenti. Gli anelli usurati consentono all'olio di fuoriuscire e bruciare nella camera di combustione. Questo non solo abbassa il livello dell'olio; crea accumulo di carbonio sulle valvole e sulle testate.

Tieni presente che il trafilamento non si limita a spostare il petrolio verso l'alto; sposta i gas di combustione nella coppa dell'olio (carter).

• Contaminazione chimica: Il carburante e i sottoprodotti della combustione si mescolano con l'olio motore.
  Perdita di lubrificazione: Queste sostanze chimiche riducono la viscosità dell'olio , distruggendo la sua capacità di raffreddare e lubrificare.
• Danni ai cuscinetti:se l'olio ha un aspetto insolitamente fluido o odora di benzina, cambialo immediatamente per evitare guasti catastrofici ai cuscinetti. Perché hai usurato le fasce elastiche.

Perdita significativa di potenza

Quando la compressione fuoriesce nel basamento invece di spingere il pistone verso il basso, il motore perde la sua "forza". Questo spesso porta a:

• Candele sporche: Il rivestimento con olio delle candele impedisce una scintilla pulita.
• Inattività approssimativa: Il motore potrebbe inciampare o tremare a causa della compressione irregolare tra i cilindri.

Come confermare il problema

Prima di smontare il motore, eseguire questi due test:

• Test di compressione a secco: Misura la pressione mantenuta da ciascun cilindro.
• Test di compressione sul bagnato: Aggiungere un cucchiaio di olio nel cilindro e ripetere il test. Se il PSI salta, è probabile che il colpevole siano le fasce elastiche usurate. Il petrolio ha temporaneamente sigillato il divario.

Comprensione della configurazione delle fasce elastiche

La maggior parte dei motori moderni utilizza un design a tre anelli per mantenere le prestazioni e ridurre le emissioni.

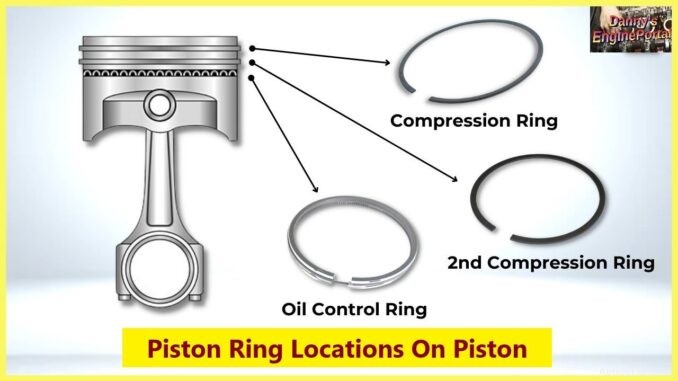

Posizioni delle fasce elastiche

1. Anelli di compressione (anelli superiori)

Posizionati nelle scanalature superiori, questi anelli sigillano la pressione di combustione. Inoltre trasferiscono il calore alle pareti del cilindro.

2. Anelli intermedi (secondi anelli)

Questi aiutano l'anello superiore a sigillare i gas mentre "tagliano" lo strato di olio rimasto sulla parete del cilindro. Questo lo tiene fuori dalla camera di combustione.

3. Anelli raschiaolio/raschiaolio

Questi anelli regolano la quantità di olio lubrificante sulle pareti del cilindro. Lo diffondono in modo uniforme, impedendogli di passare nella zona di combustione.

Suggerimento professionale: I motori moderni hanno spazi incredibilmente stretti (0,001 pollici o meno). L'utilizzo di rivestimenti antigraffio a base di molibdeno sui mantelli dei pistoni aiuta a mantenere queste tolleranze e riduce la "roccia del pistone".

Come installare le fasce elastiche:guida passo passo

Segui questi passaggi fondamentali per garantire una tenuta perfetta.

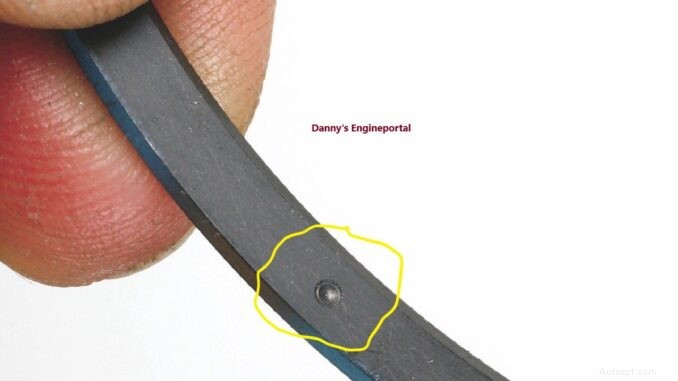

1. Identificare i contrassegni sulle fasce elastiche

Per iniziare, è necessario verificare la presenza dei segni di orientamento prima di montare gli anelli. In effetti, l’installazione di un anello capovolto può effettivamente raddoppiare il consumo di olio del motore. E assomigliano alle fasce elastiche usurate.

Verifica sempre il segno "TOP"; installandoli capovolti puoi raddoppiare il consumo di olio.

• Tuttavia, se non è presente alcun punto, controllare se è presente una smussatura nel diametro interno. In genere, anche questo smusso dovrebbe essere rivolto verso l'alto.
• In alternativa, se è presente una scanalatura sul diametro esterno e nessun altro segno. Quindi dovresti installare l'anello con la scanalatura rivolta verso il fondo del pistone.

2. Misurare la distanza tra le estremità delle fasce elastiche

Tieni presente di non dare mai per scontato che i nuovi anelli siano pronti per il "drop-in". È invece necessario verificare la distanza tra le estremità all'interno della canna del cilindro stesso.

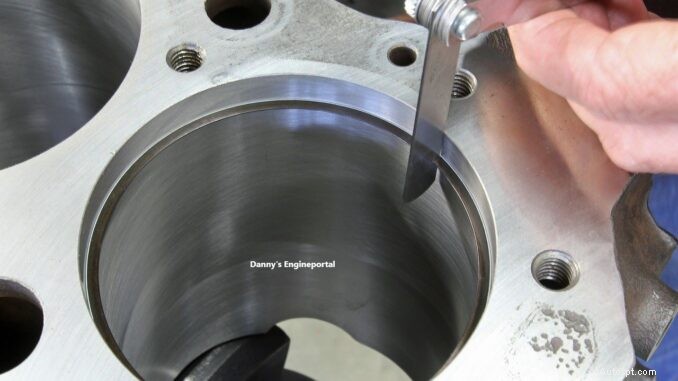

Misurazione del gioco delle fasce elastiche del cilindro

• Per prima cosa, misura lo spazio sia nella parte superiore che inferiore del cilindro.
• A causa della potenziale usura del cilindro, è necessario impostare sempre lo spazio in base al fondo (il punto più stretto).
• Assicurarsi inoltre di evitare di posizionare eventuali spazi tra gli anelli direttamente sopra i fori dello spinotto per evitare perdite di pressione.
• Se necessario, puoi limare gli anelli per ottenere uno spazio perfetto.

3. Utilizza gli strumenti corretti

Una volta confermate le misurazioni, è il momento di montare gli anelli. Mai “spirale” anelli su un pistone a mano. Ciò potrebbe deformare permanentemente il metallo e rovinare la guarnizione.

• Utilizzare invece sempre uno strumento professionale per espandere le fasce elastiche.

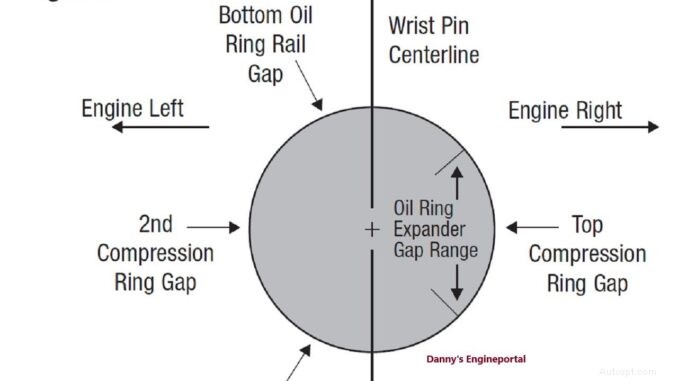

• Inoltre è necessario posizionare gli spazi tra le estremità dell'anello a 180 gradi l'uno dall'altro. Così facendo si crea un percorso “labirintico” che riduce notevolmente i gas di trafilamento.

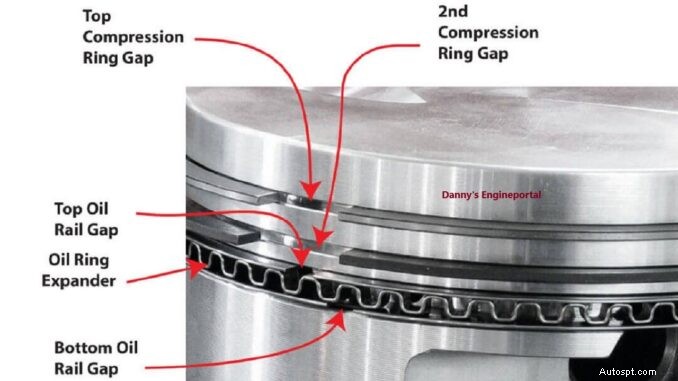

Lo sfalsamento degli spazi crea una tenuta a "labirinto" che mantiene la pressione di combustione al suo posto.

4. Verificare l'adattamento tra anello e scanalatura

Infine, ricontrolla il montaggio. Ad esempio, non installare mai anelli con scanalatura superficiale su pistoni con scanalatura profonda, altrimenti potrebbero staccarsi. Al contrario, gli anelli con scanalatura profonda sui pistoni poco profondi toccano il fondo e si inceppano.

• In conclusione, il passaggio finale più importante è la "pulizia finale". Una volta completata la levigatura, lavare i cilindri con acqua calda e sapone. Una corretta installazione ti evita un elevato consumo di olio. Inoltre previene successivi costosi danni ai cuscinetti.

Sommario:non ignorare i segni delle fasce elastiche usurate

Le fasce elastiche sono piccoli componenti che svolgono un lavoro enorme. Dalla sigillatura dei gas di combustione al raffreddamento del pistone, la loro salute determina la durata del tuo motore. Sia che tu stia diagnosticando fumo blu dallo scarico o prepararsi per una ricostruzione ad alte prestazioni, la precisione è fondamentale.

Ricorda:

• Sempre misurare gli spazi finali nella parte inferiore del foro.
• La pulizia è fondamentale lavare quei cilindri con acqua calda e sapone dopo la levigatura!

Se hai confermato una perdita di compressione attraverso un test di compressione sul bagnato , è il momento di tirare i pistoni. Prenderti il ​​tempo per installare correttamente i tuoi anelli oggi ti salverà dalla “sete di petrolio”. E domani costosi danni ai cuscinetti.

Domande frequenti (FAQ)

D:È possibile sostituire semplicemente le fasce elastiche senza alesare i cilindri?
R: Sì, ma solo se la conicità del cilindro rimane entro le specifiche (solitamente inferiore a 0,003-0,005 pollici) e le pareti sono adeguatamente levigate. Se il cilindro è troppo "ovalizzato", i nuovi anelli non si inseriranno mai correttamente.

D:Quanto tempo occorre perché le nuove fasce elastiche si inseriscano in sede?
R: La maggior parte degli anelli moderni si trova entro le prime 20-50 miglia di guida. Utilizzare un olio da rodaggio di alta qualità e variare il regime del motore durante questo periodo è essenziale per una tenuta duratura. (evitando velocità costanti in autostrada)

D:Cosa succede se installo una fascia elastica capovolta?
R: Un anello capovolto funziona come una pompa che entra l'olio la camera di combustione invece di raschiarla via. Ciò può comportare un massiccio consumo di olio, candele sporche e "fumo" blu dallo scarico subito dopo la ricostruzione.

D:Perché devo lavare i cilindri con acqua saponata dopo la levigatura?
R: La levigatura lascia microscopici residui metallici e detriti all'interno del tratteggio incrociato del cilindro. I solventi e i lavapezzi spesso non riescono a rimuovere questo materiale. Pertanto, l'acqua calda e sapone è essenziale per prevenire l'usura prematura dell'anello.
